詳細資料：
1、本閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，具有越觀越緊的密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重優點，無論在低溫和高溫的情況下，均具有優良的密封性能，具有耐腐蝕,使用壽命長等特點。
3、碟板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長．
4、大規格蝶板采用絎架結構，強度高，過流面積大，流阻小。
5、本閥具有雙向密封功能，安裝時不受介質流向的限制，也不受空間位置的影響，可在任何方向安裝。
6、驅動裝置可以多工位（旋轉90°或180°）安裝，便于用戶使用。

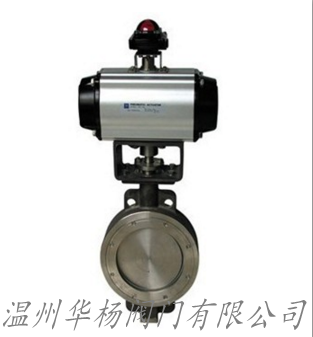

【D673H氣動對夾硬密封蝶閥-主要零件材料】
零件名稱 | 零件材料 |
閥體 | 碳鋼、不銹鋼、鉻鋼、合金鋼 |
蝶板 | 碳鋼、不銹鋼、鉻鋼、合金鋼 |
密封圈 | 316不銹鋼+柔性石墨、聚四氟乙烯 |
閥桿 | 45#、2Cr13、不銹鋼、鉻鉬鋼 |
填料 | 柔性石墨、聚四氟乙烯 |
備注 ：鑄鋼：WCB，合金鋼：WC6、WC9,鉻鉬鋼，不銹鋼：CF8、CF8M、CF3、CF3M | |
【D673H氣動對夾硬密封蝶閥-主要外形尺寸】
公稱通徑(DN) | 主要尺寸 | 法蘭尺寸和螺栓規格 | |||||
1.0MPa | 1.6MPa | ||||||
L | H | H1 | D1 | 4-Ф－M | D1 | 4-Ф－M | |
50 | 43 | 625 | 112 | 125 | Ф18 | 125 | Ф18 |
65 | 46 | 625 | 115 | 145 | Ф18 | 145 | Ф18 |
80 | 49 | 645 | 120 | 160 | Ф18 | 160 | Ф18 |
100 | 56 | 675 | 138 | 180 | Ф18 | 180 | Ф18 |
125 | 64 | 715 | 164 | 210 | Ф18 | 210 | Ф18 |
150 | 70 | 800 | 175 | 240 | Ф23 | 240 | Ф23 |
200 | 71 | 850 | 208 | 295 | M20 | 295 | M20 |
250 | 76 | 925 | 243 | 350 | M20 | 355 | M24 |
300 | 83 | 1035 | 283 | 400 | M20 | 410 | M24 |
350 | 92 | 1070 | 310 | 460 | M20 | 470 | M24 |
400 | 102 | 1190 | 340 | 515 | M24 | 525 | M27 |
450 | 114 | 1250 | 380 | 565 | M24 | 585 | M27 |
500 | 127 | 1290 | 410 | 620 | M24 | 650 | M30 |
600 | 154 | 1455 | 470 | 725 | M27 | 770 | M33 |
700 | 165 | 1585 | 550 | 840 | M27 | 840 | M33 |
800 | 190 | 1700 | 640 | 950 | M30 | 950 | M36 |
900 | 203 | 1965 | 710 | 1050 | M30 | 1050 | M36 |
1000 | 216 | 2015 | 770 | 1160 | M33 | 1170 | M39 |
1200 | 254 | 2250 | 890 | 1380 | M36 | 1390 | M45 |
【D673H氣動對夾硬密封蝶閥-主要技術參數】
公稱通徑DN（mm) | 50～2000 | |||
公稱壓力PN（Mpa) | 0.6 | 1.0 | 1.6 | 2.5 |
密封試驗(Mpa) | 0.66 | 1.1 | 1.76 | 2.75 |
強度試驗(Mpa) | 0.9 | 1.5 | 2.4 | 3.75 |
適用溫度 | 碳鋼：-29℃～425℃ 不銹鋼：-40℃～650℃ | |||
適用介質 | 水、空氣、天然氣、油品及弱腐蝕性流體 | |||
泄漏率 | 符合GB/T13927-92標準 | |||
驅動方式 | 蝸輪傳動、電動、氣動、液動 | |||
氣動硬密封蝶閥相關型號：
D673H/W-16C/P氣動硬密封蝶閥用途范圍：
適用溫度：碳鋼：-29℃-425℃、不銹鋼：-40℃-600℃；
適用介質：水、蒸氣、油品、酸類腐蝕性等；
壓力等級：PN0.6-4.0Mpa。
二、若已經由設計單位選定型號，請按型號直接向我們華揚銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們華楊的閥門 為您審核把關。
